BİLGİSAYAR AĞLARI VE FİZİKSEL KATMAN

97
0



Bu bölümde aşağıdaki konular ele alınacaktır
— Bilgisayar ağı kavramı
— Ağ topolojileri
— Ağ kartları ve kablolar
— Ağ türleri
—
OSI katmanı



ŞİMDİ SİZLERE KISA BİR VİDEO İLE SUNMAK İSTİYORUM 🙂



BİLGİSAYAR AĞLARI

Birbirlerine bağlı bilgisayarlardan meydana gelen yapılardır.
Haberleşme, bilgi ve kaynak paylaşımı amacıyla oluşturulur.
En az iki bilgisayarın birbirine bağlanması ile bir ağ oluşturulur.
Internet, milyarlarca bilgisayarın bağlandığı bir bilgisayar ağıdır.
Bilgisayar ağları topolojileri, bağlantı yöntemleri ve coğrafi konumları gibi bir çok
açıdan sınıflandırılabilirler

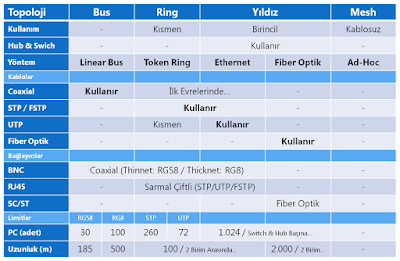

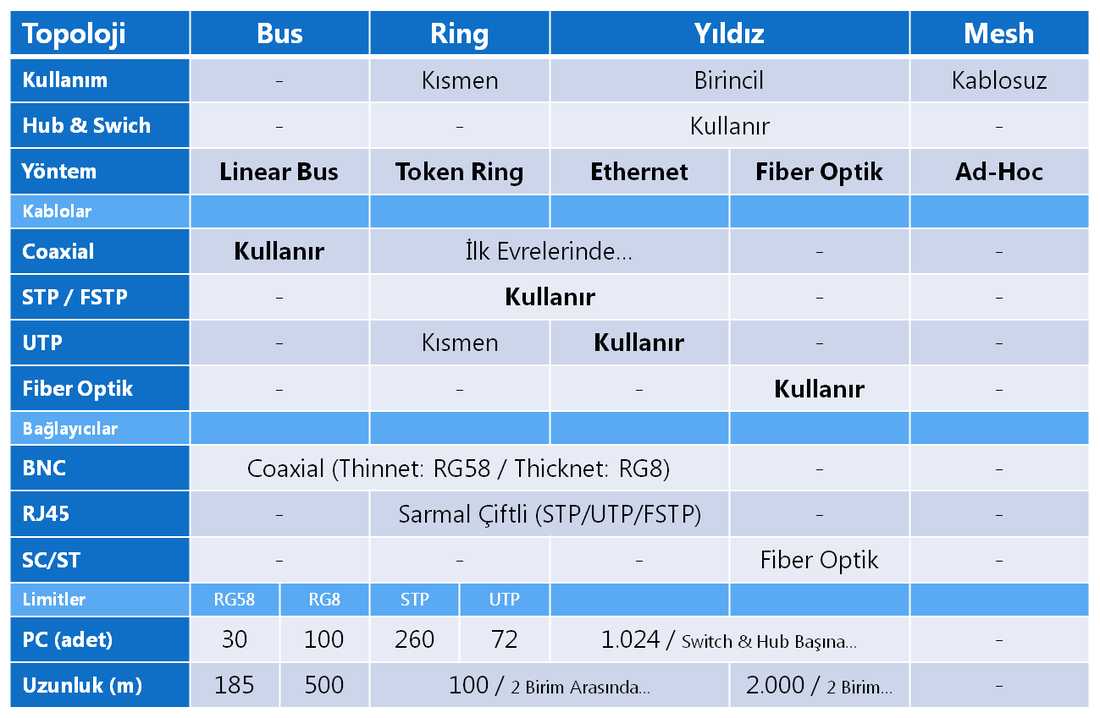

AĞ MODELLERİ VE YÖNTEMLERİ


BUS AĞ TOPOLOJİSİ

Bilgisayarlar bir ortak ana hat kablosuna bağlanır.
Aynı anda sadece bir bilgisayar veri gönderebilir.
Birden çok bilgisayarın gönderdiği verinin çakışmaması için, bilgisayarlar bağlantı yolunun iletişime müsait olduğu anı izler.
Ana hat üzerindeki bir kopukluk tüm ağ trafiğini durdurur.
Hub ve switch gibi bağlayıcı elemanlara ihtiyaç yoktur.
Kullanımı ve hata tespiti zordur.
Günümüzde nadiren kullanılır.

RING / HALKA TOPOLOJİSİ


Ring yani halka topolojisinde bilgisayarlar halka biçiminde bir bağlantı üzerinden bağlıdır.Veri gönderimi veya alımı için bilgisayara bağlı hatları yalnızca bilgisayar kullanır.Bu sebeple ağ trafiğinin izlenmesi gerekmez. Bilgisayar bir veri paketi geldiğinde veririni hedef adresi incelenir.Eğer paketin hedefi kendisi ise veriyi alır ve işler. Verinin hedefi başka bir bilgisayar ise veriyi halka boyunca tekrar iletişim yoluna koyar. Paket kendi hedef bilgisayarını bulana kadar ağ üzerinde döner.
Bilgisayar sayısı ve veri yoğunluğu arttıkça bu topoloji darboğazlara sebebiyet vermektedir.
Bilgisayar sayısı arttıkça halkayı sağlamak zorlaşır.
Yönlendirme problemleri oluşur ve veriler geç iletilmeye başlanır.
Ayrıca kompleks bir yönetim sistemi vardır.Bir dönem IBM bilgisayarlarda yaygın kullanılmış olup günümüzde sadece eski tip sistemlerde bulunur.

MESH / ÖRGÜ TOPOLOJİSİ


Mesh yani örgü topolojisinde her bilgisayar ağdaki diğer bilgisayara direkt bağlıdır.
Kablolu ağlarda kurulumu neredeyse imkansızdır. Çünkü her bilgisayara ağdaki bilgisayar
sayısı kadar kablo çekilmesini ve o sayıda NIC bulundurulmasını gerektirir.
Örgü topolojisi, yaygın olarak kablosuz ağlarda tercih edilen bir
topolojidir.


AĞ KARTI ÇEŞİTLERİ


  • KONEKTÖR YAPILARINA
  • VERİ İLETİM HIZLARINA

    KONEKTÖR YAPILARINA GÖRE ETHERNET KARTLARI

       Konektör (iletişim kurmak amacıyla bir iletkenin ucuna takılan parça) yapılarına göre 3 çeşit Ethernet vardır:


    • BNC Konektörlü Ethernet kartları
    • RJ-45 Konektörlü Ethernet kartları
    • Combo Ethernet Kartları

    BNC Konektörlü Ethernet Kartları

    resim12


      Koaksiyel (merkezde iletken kablo, kablonun dışında yalıtkan bir tabaka, onun üstünde tel zırh ve en dışta yalıtkan dış yüzeyden oluşur.) kablo kullanan Ethernet kartlarıdır. Koaksiyel kablonun ucuna BNC konektörü takılır. 10 Mbps veri iletimini sağlar.


    RJ-45 Konektörlü Ethernet Kartları


    resim13
    Çift bükümlü kablo kullanılır. Çift bükümlü kablonun ucuna RJ-45 konektörü takılır.10, 100,1000 Mbps hızlarında veri iletimini sağlarlar.Günümüzde en çok kullanılan Ethernet kartıdır.



    Combo Ethernet Kartları

    Bazı Ethernet kartlarında birden fazla
    konektör yuvası bulunabilir.
    resim112
    Ancak dikkat edilmesi gereken nokta iki bağlantıda aynı anda yapılamaz. Aynı anda sadece bir
    konektör kullanılabilir.









    ETHERNET KABLO TEKNOLOJİLERİ

    Genel olarak koaksiyel kablo, fiber optik kablo, utp kablo olmak üzere 3 çeşit kablo kullanılır.

    Koaksiyel Kablo

    resim15
    Koaksiyel ( Coaxial) kablo bir iletken metal telin önce plastik bir koruyucu ile, ardından bir metal örgü ve dış bir kaplamadan oluşur. Bu koruma katları iletilen verinin dış etkenlerden korunmasını amaçlar.


    Fiber Optik Kablo

    resim16
    Saç teli kalınlığında ve çok hassas üretilmiş saf bir cam ip üzerinden ışığın iletilmesi prensibiyle çalışan bir kablodur. Fiber optik kablolar, iletimi ışık hızıyla yani saniyede 300 bin km’lik hızla gerçekleştirirler. Bu yönleri sebebiyle uzak mesafelere veri aktarımı için tasarlanmışlardır.
    Bu şekilde üretilmiş kabloların tercih edilmesinin en büyük sebebi, çevresel şartların ağır olduğu; nemli, rutubetli, elektriksel alan parazitlerinin yoğun olduğu yerlerden etkilenmemesi ve her zaman stabil bir bağlantı sunmasıdır.

    UTP Kablo

    resim17


    Kablolama ve iletim açısından dünyada en çok kullanılan veri taşıma kablosudur. Üzerinde herhangi bir folyo ya da koruma kablonun türüne göre konmuştur. 2’şer bükümlü toplam 8 ya da 12 kablodan oluşur. Uluslararası standartlarda en fazla 110 m kullanılması önerilir.





    AĞ TÜRLERİ

    1.YEREL ALAN AĞI (LAN)

    • Birbirine yakın, aynı oda veya bina içerisinde yer alan bilgisayarların bağlanmasıyla oluşturulur.
    • Örneğin bir işyerindeki, okuldaki hatta evimizdeki bilgisayarları birbirine bağlayarak oluşturduğumuz ağ bir yere alan ağıdır.

    2.METROPOL ALAN AĞI (MAN)

    • İçerisinden birden çok Yerel Alan Ağı barındıran, bir üniversite kampüsü, büyük bir iş yeri, şehri veya bölgeyi kapsayan ağ türüdür.
    • Örneğin bir ildeki tüm bankaların farklı şubelerinin bilgisayarları Metropol Alan Ağı ile birbirine bağlıdır.

    3.GENİŞ ALAN AĞI (WAN)

    • Bir ülke ya da dünya çapında, aralarında yüzlerce veya binlerce kilometre mesafe bulunan bilgisayar ve ağların birbirine bağlanmasıyla oluşur.
    • Bilinen en büyük Geniş Alan Ağı, İNTERNET’tir.

    OSI KATMANI


       Network altyapısındaki donanım ve yazılımlar arasındaki standardı ifade etmek için kullanılan bir modeldir. Bu model sayesinde karmaşıklık azaltılmışdır ve belli katmanlarda uzmanlaşılması için referans olmuştur ve 7 katmandan oluşturulmuştur.

    7. Uygulama katmanı: Yazılımların anlaşabileceği katmandır. Örneğin: HTTP, FTP, TFTP, Telnet…
    6. Sunum katmanı: Datanın sunum şeklinin belirlendiği katmandır. Örneğin; JPG, MPEG, GIF, ASCII
    5. Oturum katmanı: İletişim kuran bilgisayarlar arasında oturum açan ve sonladıran katmandır. Örneğin: SQL, NFS, Netbios adları
    4. Nakil katmanı: Datanın nasıl gönderileceğinin belirlendiği katmandır. Örneğin: TCP, UDP
    3. Ağ katmanı: Bir data paketinin ağ içindeki hareketini sağlayan katmandır. Datanın en kısa yoldan hedefe gitmesinin, donanımların (ip) adreslenmesinin yapıldığı katmandır. Bu katmanda kullanılan protokollere örnek olarak : IP, ARP, ICMP, RARP, BOOTP
    2. data link katmanı: Fiziksel adreslemenin tanımlandığı ve network ortamında datanın nasıl taşınacağının tanımlandığı katmandır. Örnek protokolleri: ATM, PPP, frame relay, HDLC
    1. fiziksel katman: Bu katman datanın sayısal rakamlara dönüşerek aktarıldığı katmandır. Örneğin, kablolar, hub, repeater. Bu katmanda herhangibir protokol yoktur.

    OSI KATMANLARI – OSI MODELİ İLE İLGİLİ AŞAĞIDAKİ VİDEODA AYRINTILI BİLGİ ALABİLİRSİNİZ.
