Seri Devreler

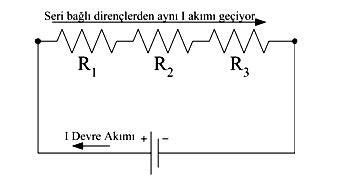

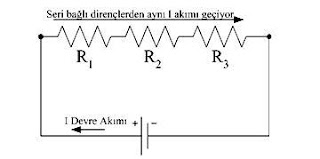

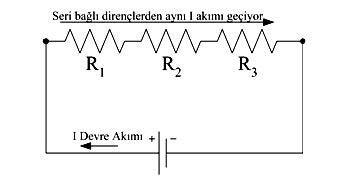

Seri olarak bağlantı, aynı elektrik kaynağına birden fazla direncin bağlanması ile olur. Elemanlar üzerinden akım geçerken bir sırayı takip ediyormuş gibi önce birinden sonrada diğerinden geçerek gider. Akımlar sabit, gerilimler ise farklıdır. Bu bağlantıda dirençler birer ucundan birbirine eklenmiştir. Her dirençten aynı akım geçer. Toplam direnç (Reş veya RT) ise dirençlerin cebirsel toplamına eşittir. Reş=Rt=R1+R1+… Rn

Paralel Devreler
Birden fazla direncin uçlarına aynı gerilim uygulanıp her birinden ayrı ayrı akım geçebilecek şekilde bağlanmalarına “ Paralel Bağlama” denir. Paralel bağlantı; dirençlerin birer uçlarının birbirleri ile birleştirilmesi ile elde edilir. Bu bağlantı şekline akımın bu elemanlar üzerinden geçişleri aşağıdaki şekilde gösterilmiştir.

Gözlü Devreler
Eğer devre biraz daha karmaşık bir yapıya sahipse devreyi çözümlemek için dirençlerin seri – paralel bağlantı kurallarını uygulamak yeterli olmayacaktır. Bu nedenle Kirchhoff ve Ohm Kanunları‟na geri dönmek zorundayız.
Devre çözümlemesine başlamadan önce her bir koldan geçen akım ve gerilim düğümü isimlendirilmelidir. Akım yönü keyfi olarak belirlenebilir. Akım yönünün ters seçilmesi durumunda hesaplama sonucu akım değeri negatif çıkacaktır. Her bir devre elemanı uçlarındaki gerilim düğümü polaritesinin belirlenmesinde devre akım takip yönü dikkate alınmalıdır
